气动螺丝批 系列号:SD4 - 定扭矩 SLIP-TRK/RE 打滑型 / 通过外旋扭快速调节扭矩 0.6 - 390Nm
SLIP-TRK/RE
控扭离合
快速调节扭矩
欧博 气动马达
正反向定扭矩
不会发生假紧固
CE 认证产品
简洁紧凑机身
可选免润滑油
主要特征:

◎定扭矩,内置 SLIP-TRK/RE (ST-RE) 打滑型控扭离合
拧紧到达预先设定的扭矩值,离合旋转打滑,释放开关,完成拧紧;可以更换不同扭矩范围的控扭弹簧
扭力调节方式:旋转工具头部的扭矩调节环,比SLIP-TRK控扭离合更容易、更快速调节扭矩,这是ST-RE控扭离合与SLIP-TRK控扭离合的主要区别
旋转/定扭方向:双方向旋转,左旋或右旋定扭矩(正反向定扭)。
◎耐用性:内置欧博优质气动马达(旋转原动力),工具的传动机构零部件均由特殊钢材精密制造,确保高可靠性、长久耐用性。
手柄型式:直柄、枪柄、弯头,可以加辅助把手。
工具启动:手杆、枪扳启动,按扭、枪扳反转;除按下开关外,还须轻力轴向推压螺丝--确保螺丝刀与螺丝头部贴紧,螺丝刀头才转动拧紧,如此避免刀头在螺丝头上打滑而刮伤螺丝。
1/4"(6.35mm)标准内六角刀夹头。
震动、噪音、耗气量等参数完全符合CE(欧盟)、ISO标准
◎适用于需要控制拧紧扭矩,并需要一般扭矩精度的应用,满足大部分工业装配要求,并且具有较高性价比
适用螺丝头类型:


应用行业:
零部件装配 汽车 家电 机器装配 设备维修 造船 木工 家具 门窗 航空 电子 建筑。

更多资料:
在线样本(中文) | 说明书(PDF,英文、意大利文、欧洲多国语言) AMIRE系列 ERVITDRE-ERGOVITDRE系列 ERVITRE-ERGOVITRE-SUPERGOVITRE系列 | 产品相册 | 离合器型式 | 附带配件 | 可选配件(套筒、螺丝刀头) | PB螺丝刀头

提示:
主要选型参数是拧紧扭矩和转速。 客户可以自行配置扭矩弹簧。欧博还供应用于自动化用途的带SLIP-TRK控扭离合的气动拧紧专用主轴,欧博也供应螺丝自动拧紧机

选型帮助:
若选择具体的型号有疑难,请完成此选型单(RTF格式,未完成),并咨询我们。

STRAIGHT SCREWDRIVERS - Push start
直柄气动螺丝批 - 下压启动



WATT: 70
.Code
编号
No-load speed
空载转速
Screw tightening
拧紧能力
Torque
扭矩
Spring
Colour
弹簧颜色
Length
长度
Body
直径
Air Connection
空气接口
Weight
重量
Hose
气管
Air consumption
空气消耗
dB (A)
-- --rpm
转/分钟
Metal
金属
Wood
木料
Nm
牛米
*mm Ømm-- KgØmin mm
最小
Nl/min--
 10301082120043x301.8White230341/8"Gas0.6646569.5
 1030108480054x302White230341/8"Gas0.6646569.5
 1030108650054x303.5Yellow230341/8"Gas0.6646569.5
Hexagonal coupling 内六角夹头: 1/4"

STRAIGHT SCREWDRIVERS - Lever start
直柄气动螺丝批 - 按扭启动



WATT: 130
.Code
编号
No-load speed
空载转速
Screw tightening
拧紧能力
Torque
扭矩
Spring
Colour
弹簧颜色
Length
长度
Body
直径
Air Connection
空气接口
Weight
重量
Hose
气管
Air consumption
空气消耗
dB (A)
-- --rpm
转/分钟
Metal
金属
Wood
木料
Nm
牛米
*mm Ømm-- KgØmin mm
最小
Nl/min--
 10301214225043x301.2White265381/4"Gas1626075
 1030121690053X353Yellow290381/4"Gas1.09626075
 1030120950064x305.4Yellow290381/4"Gas1.09626075
 1030121030085x509.6Neutral290381/4"Gas1.09626075
Hexagonal coupling 内六角夹头: 1/4"

STRAIGHT SCREWDRIVERS - Lever start
直柄气动螺丝批 - 按扭启动



WATT: 220
.Code
编号
No-load speed
空载转速
Screw tightening
拧紧能力
Torque
扭矩
Spring
Colour
弹簧颜色
Length
长度
Body
直径
Air Connection
空气接口
Weight
重量
Hose
气管
Air consumption
空气消耗
dB (A)
-- --rpm
转/分钟
Metal
金属
Wood
木料
Nm
牛米
*mm Ømm-- KgØmin mm
最小
Nl/min--
 10301218190064x403Yellow270381/4"Gas0.95843075
 1030121975085X507.5Neutral300381/4"Gas1.13843075
 1030121142085.5x5013.5Neutral300381/4"Gas1.13843075
 1030121231086x6024Red300381/4"Gas1.25843075
Hexagonal coupling 内六角夹头: 1/4"

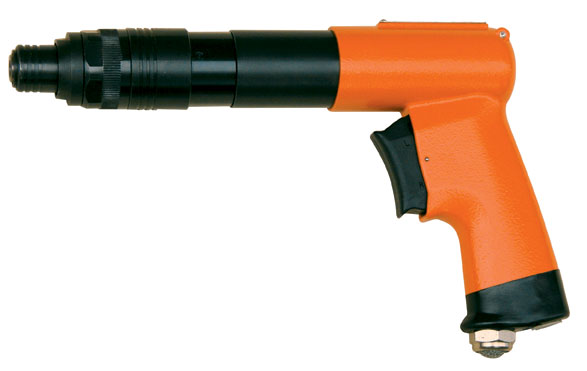

GUN SCREWDRIVERS
枪柄气动螺丝批



WATT: 130
.Code
编号
No-load speed
空载转速
Screw tightening
拧紧能力
Torque
扭矩
Spring
Colour
弹簧颜色
Length
长度
Body
直径
Air Connection
空气接口
Weight
重量
Hose
气管
Air consumption
空气消耗
dB (A)
-- --rpm
转/分钟
Metal
金属
Wood
木料
Nm
牛米
*mm Ømm-- KgØmin mm
最小
Nl/min--
 10302161200043x301.4White190381/4"Gas1842075
 1030216280053X353.6Yellow215381/4"Gas1.2842075
 1030216345064x406.5Yellow215381/4"Gas1.2842075
 1030216425085x5011.5Neutral215381/4"Gas1.2842075
Hexagonal coupling 内六角夹头: 1/4"

GUN SCREWDRIVERS
枪柄气动螺丝批



WATT: 220
.Code
编号
No-load speed
空载转速
Screw tightening
拧紧能力
Torque
扭矩
Spring
Colour
弹簧颜色
Length
长度
Body
直径
Air Connection
空气接口
Weight
重量
Hose
气管
Air consumption
空气消耗
dB (A)
-- --rpm
转/分钟
Metal
金属
Wood
木料
Nm
牛米
*mm Ømm-- KgØmin mm
最小
Nl/min--
 10302174180053x303.5Yellow195381/4"Gas1.1868075
 10302176100064.5x506.3Neutral225381/4"Gas1.3868075
 1030217367064.5X508.8Neutral225381/4"Gas1.3868075
 1030217538085.5x5015.7Neutral225381/4"Gas1.3868075
 1030217721086x6028Red225381/4"Gas1.3868075
Hexagonal coupling 内六角夹头: 1/4"

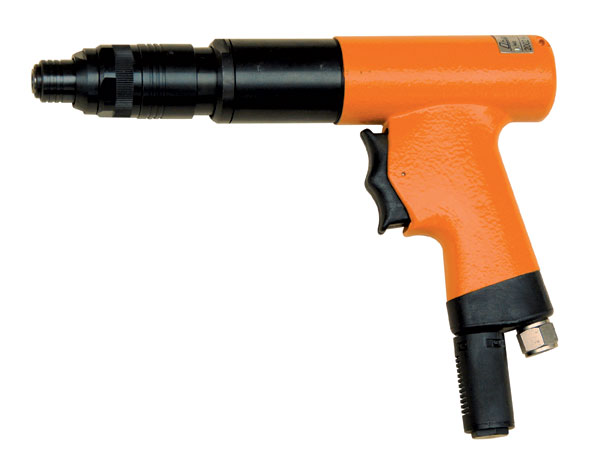

GUN SCREWDRIVERS
枪柄气动螺丝批



WATT: 440
.Code
编号
No-load speed
空载转速
Screw tightening
拧紧能力
Torque
扭矩
Spring
Colour
弹簧颜色
Length
长度
Body
直径
Air Connection
空气接口
Weight
重量
Hose
气管
Air consumption
空气消耗
dB (A)
-- --rpm
转/分钟
Metal
金属
Wood
木料
Nm
牛米
*mm Ømm-- KgØmin mm
最小
Nl/min--
 10302178170064x408Neutral230441/4"Gas1.3875075
 1030217967085.5X5020Red250441/4"Gas1.5875075
 10302180380106x6036Red250441/4"Gas1.5875075
 10302181260106x6040Silver260441/4"Gas1.6875075

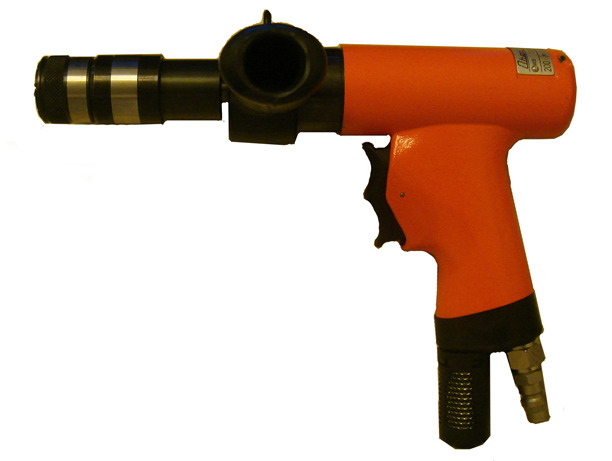

Hexagonal coupling 内六角夹头: 1/4". Supergomas16re3/8"方头, 打滑扭矩0.6-38Nm, 含辅助手把.

参考:更多打滑型气动拧紧工具MGR/MSGR/MTR (更平滑打滑,扭力范围0.5-180Nm)


说明:
以上所列控扭离合(或弹簧)都可以配合以上所有SLIP-TRK/RE气动螺丝刀使用,并可以快速更换;SLIP-TRK与SLIP-TRK/RE控扭离合使用同样的控扭弹簧. 比如,ERGOVIT55RE(工具的最大输出扭矩15.7Nm)分别配合以上控扭离合(或弹簧)使用,其可设置扭矩范围分别是:0.8-1.5Nm,1.0-2.5Nm,2.5-5.0Nm,4.0-8.0Nm,6.0-10.0Nm,8.0-14.0Nm.

对于AMIRE22/44/66,也是使用以上控扭弹簧,但由于控扭离合略有不同,使得此三型号的可设置扭矩范围分别是:AMIRE22:0.4-1.8Nm, AMIRE44:0.4-2.0Nm, AMIRE66:0.4-3.5Nm.

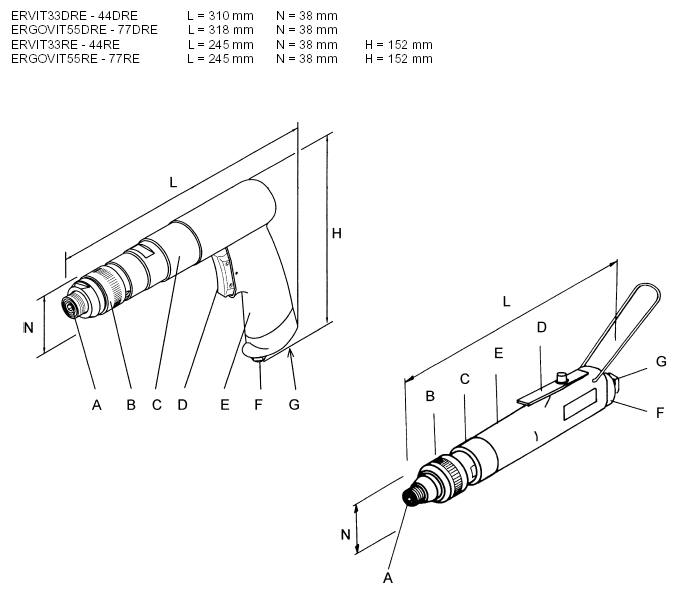

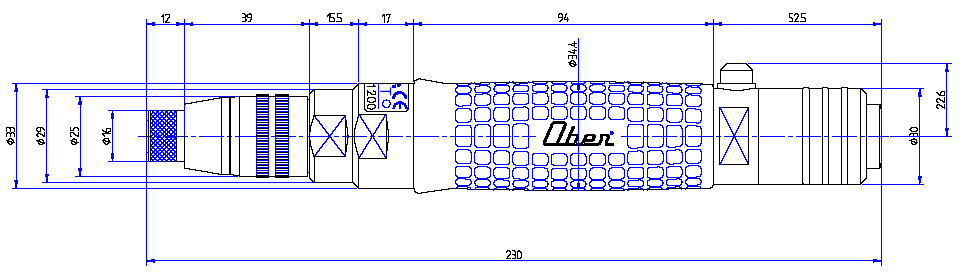

外形尺寸

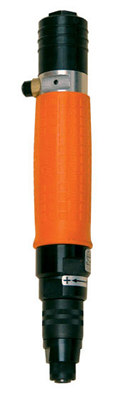

AMIRE22/44/66



旋转工具头部调节环调节输出扭矩

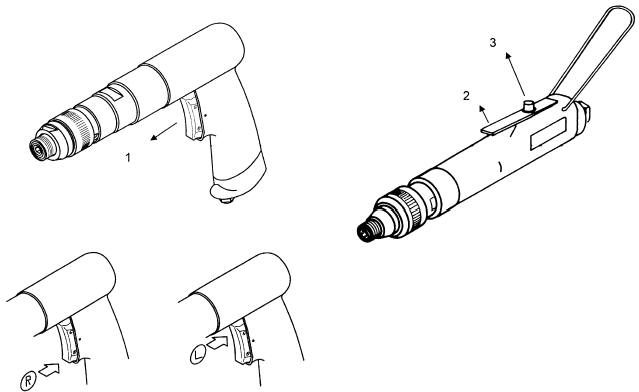

正转2-R/反转3-L启动开关,或推压启动(按扭反转)


螺丝刀头装夹

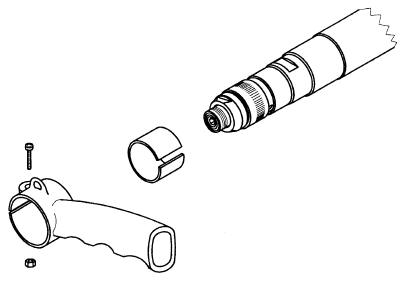

辅助把手(若输出扭矩超过7Nm,一般需要选用)
