气动弯头扳手 - ACCU-TRK 自动断气型定扭力

●AN系列弯头精密气动扳手系列号:SD2 - 定扭矩精密控扭 Accu-Trk 自动断气型弯头拧紧 3.5~7500Nm

主要特征：

ACCU-TRK
控扭离合

欧博气动马达

精密耐用传动机构

AN 八角度弯头

正反向精密定扭

CE ISO认证

简洁紧凑机身

可选免润滑油

◎定扭矩，内置 ACCU-TRK 自动断气型控扭机构，精密控制扭矩：
拧紧到达预先设定的扭矩，控扭机构瞬间关闭内部气阀，马达即刻停转，方头不再转动，确保高精度重复拧紧扭矩、减少反冲力、节省空气消耗、提高生产率。
◎扭矩调节方式：通过附带的小螺刀调节扭矩离合。
◎更换不同的控扭弹簧，即可获得比标准配置弹簧可设置扭力更宽的可设置扭力范围。
◎旋转/定扭方向：双方向，左旋或右旋都可以定扭矩（正反向定扭）。
◎耐用性：内置欧博优质气动马达（旋转动力部件），精密减速机，特殊金属制造并经过热处理的精密传动机构零部件，精密轴承，确保高可靠性、长久耐用性。
◎弯头：可以环回八角度安装到机身，1/2"方头轴。
◎手柄型式：人机工程设计，软塑、防滑、舒适手把，直柄，弯头拧紧。简洁外形，操作方便；容易安装辅助手把、挂钩、法兰等附件；可选配置多功能反作用力臂。
◎工具启动：手杆启动。
◎1/2" 带销孔方头。
◎震动、噪音、气耗量等参数完全符合ISO、CE（欧盟）标准。
◎适用于需要精密控制拧紧扭力的应用，一般是硬连接，拧紧装配螺母、螺栓、螺丝。
◎可选配置加强的消声套管(工具已自带标准消声器)，可以再消声20-30%。
◎由于90%以上的零部件是由欧博意大利工厂自己生产，欧博能够严格控制品质和成本，所以AN系列弯头定扭气动扳手具有非常高的性能价格比。
◎可选配置扭矩校验仪；
◎可选配置拉力平衡器，或辅助摇臂；
◎可选配置三联件(过滤、调压、油雾器)、气管、快速接头；
◎可选配置套筒、起子套筒等；
◎也可以当作直柄定扭工具使用(可选功能)；

ANGLE SCREWDRIVERS - Lever start
弯头精密气动扳手 - 按扭启动

WATT: 220

.	Code 编号	No-load speed 空载转速	Screw tightening 拧紧能力	Torque 扭矩	Spring Colour 弹簧颜色	Length 长度	Body 直径	Air Connection 空气接口	Weight 重量	Hose 气管	Air consumption 空气消耗	dB (A)
--	--	rpm 转/分钟	Metal 金属	Nm 牛米		mm	Ømm	--	Kg	Ømin mm 最小	Nl/min	--
	10304021	595	M5-M6	3.5-12	Silver	360	44	1/4"Gas	1.7	8	430	84
	10304026	340	M6-M8	6-18	Gold	360	44	1/4"Gas	1.7	8	430	84
	10304027	195	M6-M8	6-22	Platinum	360	44	1/4"Gas	1.7	8	430	84

-- Square coupling 带销孔方头: 1/2"
-- 更换不同的控扭弹簧，即可获得更宽的可设置扭力范围。比如：AN15/200可以分别配合三种扭力弹簧使用，可设置扭力范围分别：3.5-12Nm，6-18Nm，6-22Nm。
-- 根据需求可以供应特殊输出轴或特殊工具,如下图:开口工具/扁头工具/偏移工具/角度工具(15度或30度)。

ANGLE SCREWDRIVERS - Lever start
弯头精密气动扳手 - 按扭启动

WATT: 320

.	Code 编号	No-load speed 空载转速	Screw tightening 拧紧能力	Torque 扭矩	Spring Colour 弹簧颜色	Length 长度	Body 直径	Air Connection 空气接口	Weight 重量	Hose 气管	Air consumption 空气消耗	dB (A)
--	--	rpm 转/分钟	Metal 金属	Nm 牛米		mm	Ømm	--	Kg	Ømin mm 最小	Nl/min	--
	10304025	900	M5-M6	3.5-12	Silver	412	47	3/8"Gas	2	10	600	85
	10304022	400	M6-M8	6-18	Gold	436	47	3/8"Gas	2.2	10	600	85
	10304023	200	M6-M8	6-22	Gold	436	47	3/8"Gas	2.2	10	600	85
	10304024	147	M6-M8	6-26	Platinum	436	47	3/8"Gas	2.2	10	600	85
	10304028	200	M8-M12	15-45	Silver	475	47	3/8"Gas	2.6	10	600	84
	10304029	160	M8-M12	20-55	Silver	475	47	3/8"Gas	2.6	10	600	84

-- Square coupling 带销孔方头: 1/2"
-- 更换不同的控扭弹簧，即可获得更宽的可设置扭力范围。
-- 根据需求可以供应特殊输出轴或特殊工具,如下图:开口工具/扁头工具/偏移工具/角度工具(15度或30度)。

ANGLE SCREWDRIVERS - Lever start
弯头精密气动扳手 - 按扭启动

WATT:

.	Code 编号	No-load speed 空载转速	Screw tightening 拧紧能力	Torque 扭矩	Spring Colour 弹簧颜色	Length 长度	Body 直径	Air Connection 空气接口	Weight 重量	Hose 气管	Air consumption 空气消耗	dB (A)
--	--	rpm 转/分钟	Metal 金属	Nm 牛米		mm	Ømm	--	Kg	Ømin mm 最小	Nl/min	--
	9304001	100	M8-M14	25-75	Gold	480	80	3/8"Gas	5	10	600	85
	9304002	35	M8-M14	25-105	Platinum	480	80	3/8"Gas	5	10	600	85
	9304003	45	M10-M18	65-185	Silver	520	80	3/8"Gas	5.5	10	600	85
	9304004	35	M12-M20	85-230	Silver	520	80	3/8"Gas	5.5	10	600	85
	9304005	70	M10-M16	45-140	Silver	480	75	3/8"Gas	5.5	10	600	85
	9304006	15	M12-M20	75-260	Gold	480	75	3/8"Gas	5.5	10	600	85
	9304007	12	M12-M22	75-310	Platinum	480	75	3/8"Gas	5.5	10	600	85
	9304008	15	M16-M24	180-530	Silver	520	75	3/8"Gas	5.5	10	600	85
	9304009	12	M18-M27	240-650	Silver	520	75	3/8"Gas	5.5	10	600	85

-- Square coupling 带销孔方头: 1/2" 或 3/4" 或 1" 或 1-1/2" 或 2"
-- 根据需求可以配置反作用力臂。
-- 根据需求可以供应更大输出扭力的此类定扭工具，可达7500Nm。

参考：更多气动拧紧工具MGR/MSGR/MTR

控扭弹簧：(以下不同弹簧适用于以上弯头定扭扳手，可以在最小到最大扭力值自动断气停机)

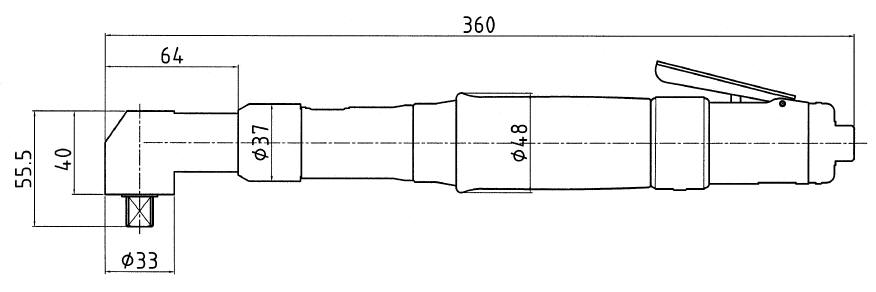

AN 15 系列尺寸

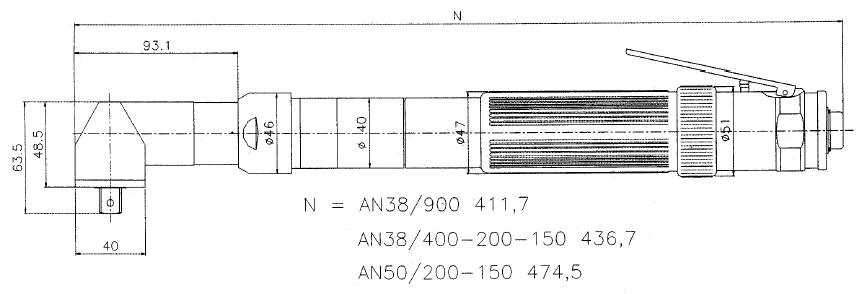

AN 38 / 50 系列尺寸

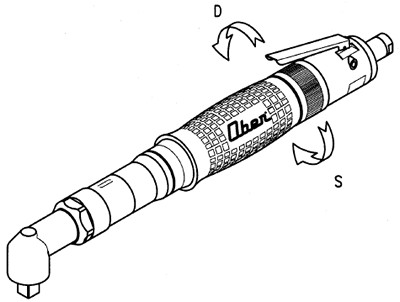

旋转/定扭方向调节，双方向都可以定扭，定扭值相同:

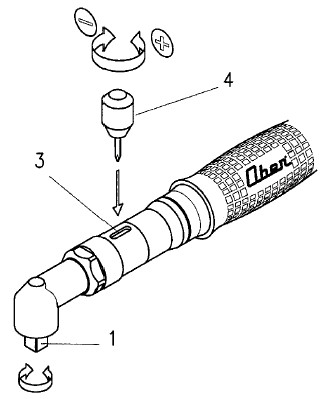

调节扭矩:

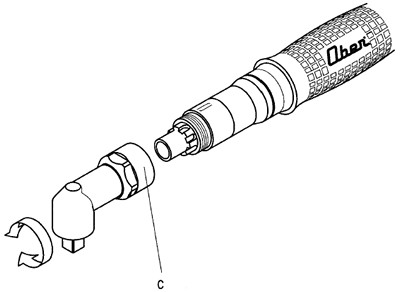

弯头方向可以调节，360度八分度:

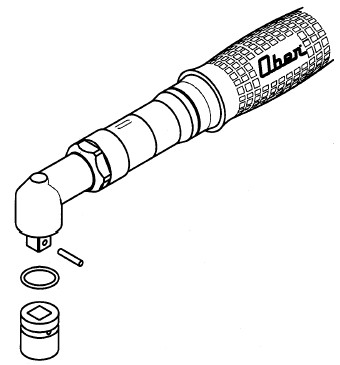

套筒安装:

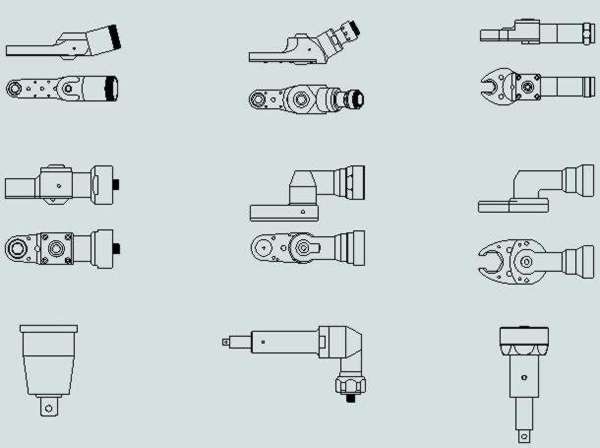

特殊工具

进排气消声管(可选)

辅助手把(可选)，尾部挂钩(标配)，中间挂件(标配)

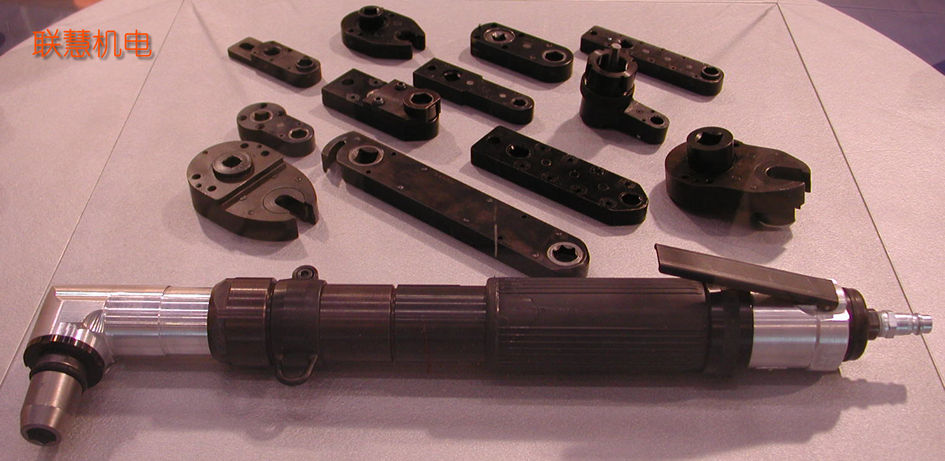

多功能型反作用力臂(任意角度操作，消除九成以上的反作用力)

拉力平衡器(可选)
(最大拉长1600/2000/2500/3000四大系列，吊重0.4-160kg，可调平衡力，1600系列说明书)

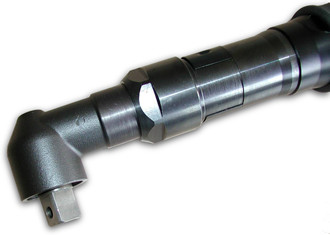

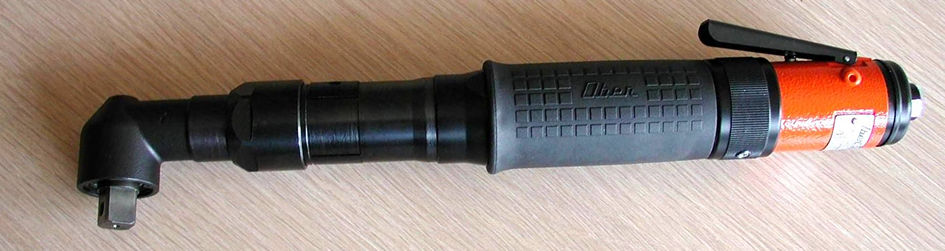

产品实样
