主要特征:

◎欧博的气动攻丝机：大功率,小体积,大扭力,精密可靠.攻丝能力M1-M39 。
◎可靠耐用性：内置优秀的旋转动力部件,确保高精密性、高可靠性、长久耐用性。
◎欧博的气动攻丝马达配合辅助摇臂使用(或类似的反作用力臂、安装支架、机械手、定位机构、进给机构、滑台、辅助手把，不同的力臂或支架；可以组装成自动攻丝专机.)，令攻丝变得更高效、更容易、更灵活、更可靠：主轴旋转与轴向进给自适应同步；水平(径向)快速自适应微动导入；能始终保持丝锥垂直于工件,也能向各方向(水平或斜角)攻丝；辅助臂吸收绝大部分反作用力,减轻工作强度；快速定位到待加工工件和孔位；不需搬动较重的工件,原地直接加工。
◎丝锥夹头：多种丝锥夹头可供选择：快换式带离合或快换式不带离合丝锥筒夹(M1-M39)；通用夹头(M1-M12)；简易型快换夹头(M1-M16)。
◎反转控制：对MGR-MSGR-MTR,按回旋按扭反转(如下图)；对ERMAS和ERGOMAS系列,后拉工具自动反转。
◎震动、噪音等参数完全符合CE(欧盟)、ISO标准。
◎摇臂固定方式：螺栓连接固定、焊接垂直座在工作台上，或装在可移动的工作车上，或装在直线导轨的滑块上。
◎调节转速：可通过流量阀对攻丝马达无级调速。
◎主要优点：比手工攻丝生产效率高，比机床攻丝更灵活、成本更低；延长丝锥的寿命，大大降低丝锥损耗，包括减少折断损耗和扭断损耗。
◎功能扩展：根据需求，可以配置加强功能的攻丝机器部件(如：精密定位/自动定位/深度控制/注油器/钻孔攻丝双功能/自动反转/等等)；MTR/MGR/MSGR系列产品不仅是攻牙动力头,还是钻孔动力头、拧紧动力头,配合适当的配件,可以用作很多用途：套丝/钻孔/开口/倒角/扩孔/拧紧装配/通螺纹孔...

应用行业：
汽车零部件加工 一般机械零部件生产 设备床身加工 模具加工 机器制造 设备维修 造船 航空 木工等行业或应用；

更多资料：
攻丝工具资料页(PDF,中文) | 攻丝类产品新版样本(PDF,英文) | 说明书(PDF，欧洲五国语言)：MGR-MSGR-MTR ERMAS和ERGOMAS | 产品相册 | 附带配件 | 可选配件 | 丝锥 |

提示：
主要选型参数：攻丝能力、工作范围、转速。根据具体应用需求,也可以供应非标准产品。

选型帮助：
若选择具体的型号有疑难，请完成此选型单(RTF格式)，并咨询我们。

推荐组合--摇臂式气动攻丝机：
(主要包括：1.气动攻丝动力头，2.丝锥夹头，3.辅助摇臂) 本页面全部组件也可以独立销售

A. 攻牙 M2-M12

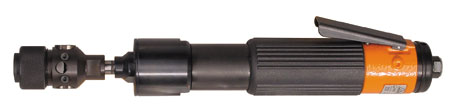

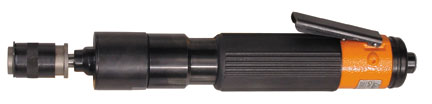

ERGOMAS

B. 攻牙 M1-M12/M14

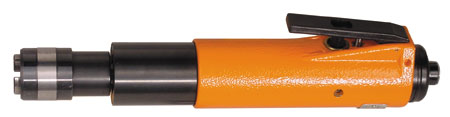

MGR,MSGR

C. 攻牙 M4-M16/M18/M30/M39

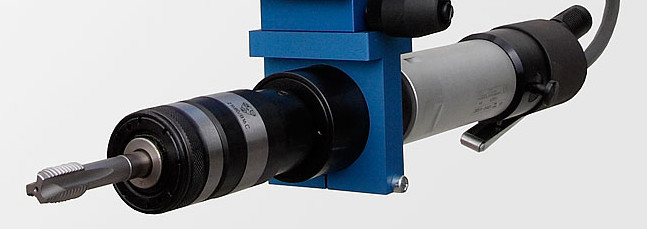

MTR

备注：若攻丝M1-M2,或攻美制牙/英制牙/管螺纹,或攻外螺纹,请详细咨询。以上攻丝能力基于6公斤气压,若在更高气压下(但不可过高)，能攻更大规格的螺纹。

==

STRAIGHT TAPPERS 直柄气动攻丝机 手持或固定夹持使用, 切换按扭反转 . Code 编号 No-load speed 空载转速 Tapping capacity on steel 攻丝钢铁 Length 长度 Body 直径 Weight 重量 Chuck connection 丝锥夹头 Fixing 工具夹持尺寸 Air Connection 空气接口 Hose 气管 Air consumption 空气消耗 dB (A) -- -- rpm 转/分钟   mm mm Kg mm mm -- min.mm 最小 Nl/min 升/分钟 --   10305528 750 M1-M5 272 43 1.44 ST19快换式 40 1/4"Gas 8 430 82   10305529 420 M2-M8 272 43 1.44 ST19快换式 40 1/4"Gas 8 430 82   10305530 310 M2-M12 272 43 1.44 ST19快换式 40 1/4"Gas 8 430 82     110 M3-M18 350 48 2.6 ST31快换式 48 1/4"Gas 8 430 82     60 M3-M27 350 48 2.6 ST31快换式 48 1/4"Gas 8 430 82 - 此系列产品也可以选配通用型丝锥夹头,或简易快换型丝锥筒夹. - 以上产品也可以用于钻削、铣削、磨削、倒角、修边等用途(订购时需说明),配合ER16夹套和弹性筒夹(选购)使用.

STRAIGHT TAPPERS 直柄气动攻丝机 手持或固定夹持使用, 切换按扭反转 . Code 编号 No-load speed 空载转速 Tapping capacity on steel 攻丝钢铁 Length 长度 Body 直径 Weight 重量 Chuck connection 丝锥夹头 Fixing 工具夹持尺寸 Air Connection 空气接口 Hose 气管 Air consumption 空气消耗 dB (A) -- -- rpm 转/分钟   mm mm Kg mm mm -- min.mm 最小 Nl/min 升/分钟 --   10305531 650 M2-M9 297 43 1.5 ST19快换式 40 1/4"Gas 10 600 82   10305532 350 M2-M14 297 43 1.5 ST19快换式 40 1/4"Gas 10 600 82     30 M5-M39 360 48 2.8 ST48快换式 48 1/4"Gas 10 600 82 - 此系列产品也可以选配通用型丝锥夹头,或简易快换型丝锥筒夹. - 以上产品也可以用于钻削、铣削、磨削、倒角、修边等用途(订购时需说明),配合ER16夹套和弹性筒夹(选购)使用. - L8外形跟右上角图不同.

STRAIGHT TAPPERS 直柄气动攻丝机 固定夹持使用, 切换按扭反转 . Code 编号 No-load speed 空载转速 Tapping capacity on steel 攻丝钢铁 Length 长度 Body 直径 Weight 重量 Chuck connection 丝锥夹头 Fixing 工具夹持尺寸 Air Connection 空气接口 Hose 气管 Air consumption 空气消耗 dB (A) -- -- rpm 转/分钟   mm mm Kg mm mm -- min.mm 最小 Nl/min 升/分钟 --   10305527.1 1400 M3-M8 364 55 3.25 ST31快换式 48 1/2"Gas 13 1000 80   10305522.1 600 M4-M12 425 55 3.90 ST31快换式 60 1/2"Gas 13 1000 80   10305525.1 450 M4-M16 404 55 3.55 ST31快换式 48 1/2"Gas 13 1000 80   10305524.1 270 M4-M18 404 55 3.55 ST31快换式 48 1/2"Gas 13 1000 80   10305526.1 100 M4-M30 444 55 4.2 ST31快换式 60 1/2"Gas 13 1000 80   01300001 23 M16-M50 550 80 7.5 ST60快换式 80 1/2"Gas 13 1000 80 - 以上产品也可以用于钻削、铣削、磨削、倒角、修边等用途(订购时需说明),配合ER25夹套和弹性筒夹(选购)使用.

STRAIGHT TAPPERS 直柄气动攻丝机 手持或固定夹持使用, 后拉自动反转 . Code 编号 No-load speed 空载转速 rpm 转/分钟 Tapping capacity on steel 攻丝钢铁 Length 长度 Body 直径 Weight 重量 Chuck connection 丝锥夹头 Fixing 工具夹 持尺寸 Air Connection 空气接口 Hose 气管 Air consumption 空气消耗 dB (A) -- -- right hand 右旋 left hand 左旋   mm mm Kg   mm -- min.mm 最小 Nl/min 升/分钟 --   10305544 370 740 M2-M8 340 38 1.39 通用型 42 1/4"Gas 6 260 75   10305557 360 720 M2-M12 350 38 1.55 通用型 42 1/4"Gas 8 430 75 此系列产品也可以选配简易快换型丝锥筒夹,或快换式丝锥筒夹ST19(带离合或不带离合).

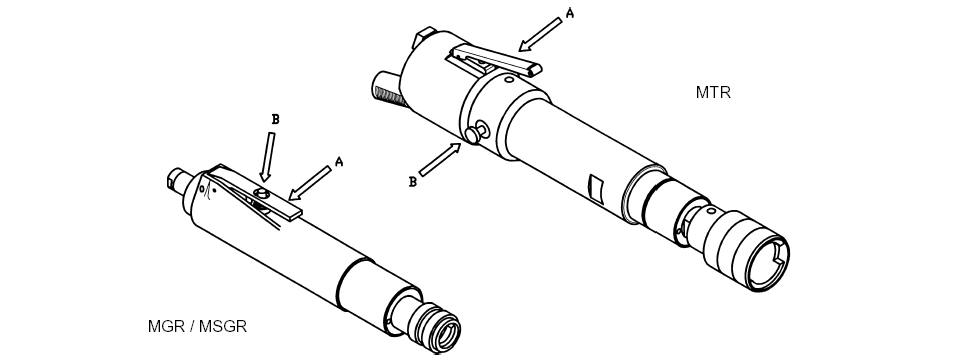

MGR/MSGR/MTR正反转控制方式：正转按A / 反转按A及B

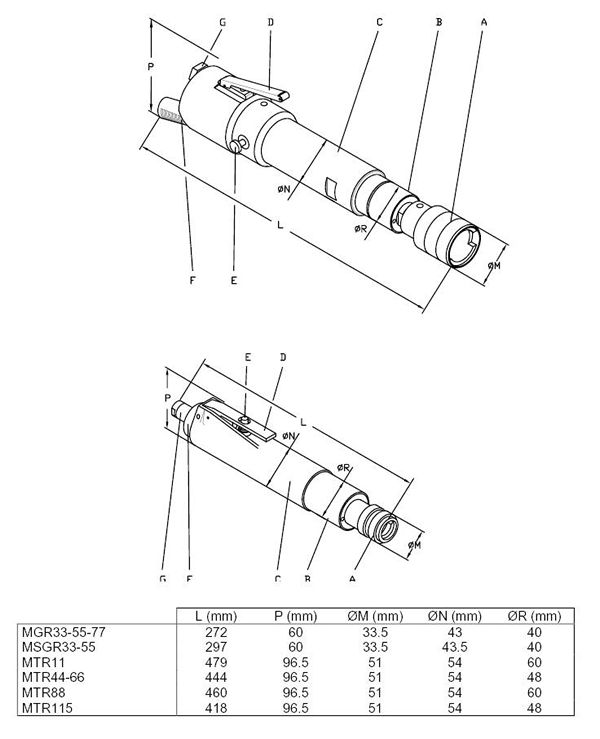

MGR/MSGR/MTR外形尺寸


快换式丝锥夹头规格列表--带离合或不带离合
(以下是常用规格,若需求不同规格或不同标准(ISO/JIS/DIN/国标)的丝锥筒夹,欢迎咨询)
标准快换式筒夹(ST13/ST19/ST31/ST48)内部带可调扭矩的离合机构，若超过设定的扭矩，离合平滑打滑从而保护丝锥，可以攻盲孔，丝锥不容易被扭断或折断；
适用丝锥标准：DIN / ISO / JIS / ANSI / GB ，适用于对公制牙M/MF,美制牙UNC/UNF,英制牙BSW/BSF,及各种管螺纹的加工。
适用丝锥规格: ST13:M1-M10, ST19:M1-M14, ST31:M4-M30，ST48:M5-M39
不带离合的快换式筒夹,比较经济,一般攻通孔比较常用。
可以快速更换丝锥筒夹。



(丝锥 D--丝锥攻丝端规格,d--圆柄直径,k--方柄对边尺寸,选择配用筒夹时,按要配用的丝锥的D,d,k尺寸,选择对应尺寸的筒夹规格)


通用型丝锥夹头
通用型丝锥夹头,一个夹头可以夹持所有标准的M2-M12所有规格丝锥,配合ERMAS/ERGOMAS系列攻丝机或攻丝马达使用。


简易型快换丝锥筒夹--没带离合
简易型快换式丝锥夹头M1-M16，比较经济；配合ERMAS/ERGOMAS系列攻丝机或攻丝马达使用。

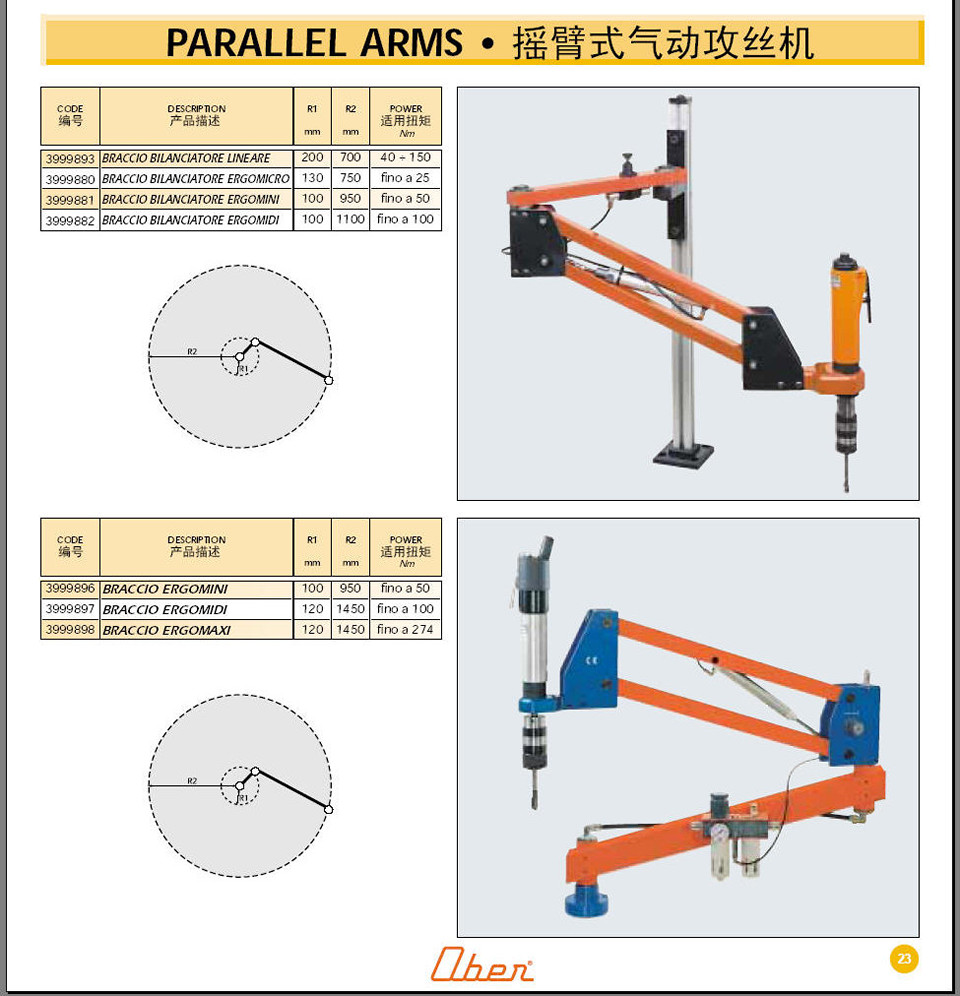

辅助摇臂


摇臂式气动攻牙机



提示：我们也供应下列各类攻丝加工用产品：

- 攻丝主轴(M1-M30)，用于攻丝机器或自动化系统，丰富的规格；

- 同步电动、气动攻丝动力头，适用于攻丝加工组合机床，攻丝加工专机。
